Collecteurs
Les petits distributeurs sont employés dans les installations de chauffage avec un circuit de générateur jusqu’à 150 kW. Celui-ci peut être monté par le bas sur le collecteur. Les raccordements des circuits de chauffage sont adaptés aux groupes de pompes courants.
Les distributeurs compacts constituent la méthode de distribution hydraulique peu encombrante dans les installations jusqu’à 9 000 kW. Chaque type de distributeur compact convainc par des avantages différents : les distributeurs compacts individuels avec tubulures homogènes peuvent ainsi être livrés dans les plus brefs délais grâce à une préfabrication industrielle, les distributeurs compacts variables sont en revanche conçus sur mesure pour le projet.
Pour tous les trois types, le nombre et les dimensions des raccords peuvent librement être choisis.
Pour tous les trois types, le nombre et les dimensions des raccords peuvent librement être choisis.
Les distributeurs compacts avec une séparation thermique possèdent ici une fente d’aération entre le compartiment aller et le compartiment retour et réduisent au minimum le transfert d’énergie. Ces distributeurs sont employés dans les installations avec un écart de température >25 K.

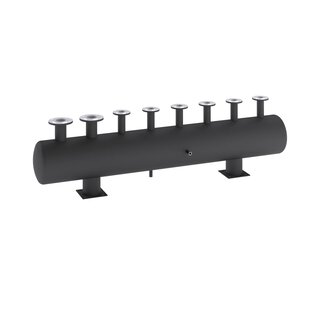

Les distributeurs à chambre unique distribuent et collectent uniquement l’eau de la conduite aller ou retour.
Deux composants distincts sont par conséquent requis. Ceux-ci sont principalement employés dans des installations où règnent des pressions et températures plus élevées ou lorsque l’espace disponible n’est pas restreint.
Deux composants distincts sont par conséquent requis. Ceux-ci sont principalement employés dans des installations où règnent des pressions et températures plus élevées ou lorsque l’espace disponible n’est pas restreint.

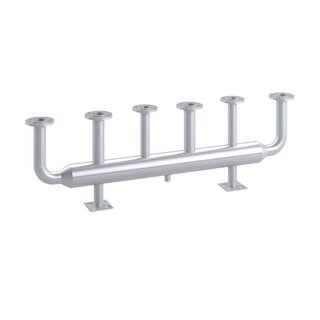

Les distributeurs en acier inoxydable sont employés lorsque le fluide est corrosif ou que des exigences particulières en matière d’hygiène doivent être respectées. Dans les installations d’eau potable, la construction spéciale du SINUS LegioNixx empêche la formation de zones d’eau stagnante, ce qui prévient la formation de légionelles conformément à l’ordonnance allemande sur l’eau potable.
Selon les exigences, les distributeurs SINUS sont fabriqués sous forme de distributeurs et de collecteurs individuels ronds ou carrés pour la conduite aller et la conduite retour ou sous forme de distributeurs compacts à faible encombrement. Contrairement aux distributeurs compacts qui permettent un montage rapide et simple sans que les tuyaux ne se croisent, les distributeurs à tuyau rond peuvent également être employés dans des systèmes où règnent de hautes pressions et températures.
